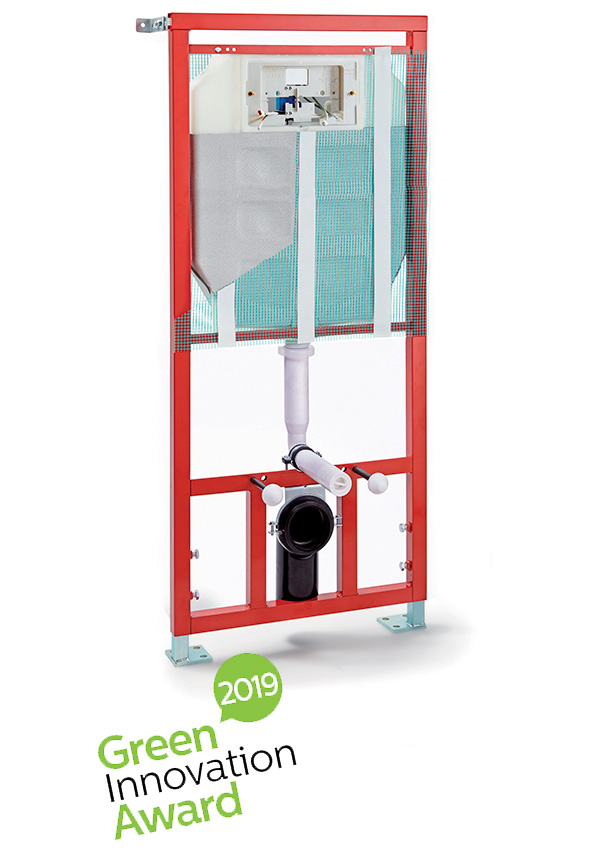

PUCCI^® eco^® MATIC 9l - 4l / 6l - 3l MODULO

PER INSTALLAZIONE DAVANTI A PARETI IN MURATURA O PARETI LEGGERE IN CARTONGESSO-PER WC SOSPESO

1823490201

eco^® MODULO 9l - 4l / 6l - 3l
anticondensa

DATI TECNICI

pressione dinamica 0,1-10 bar

temperatura massima dell’acqua 25°C

impostazione predefinita quantità di risciacquo 9l - 4l

campo di regolazione risciacquo lungo 9l - 6l

campo di regolazione risciacquo breve 4l - 3l

Ricambi Accessori Pulsanti - Placche Sostegni sanitari

CAMPI D’APPLICAZIONE

Davanti a pareti in muratura ad altezza parziale o totale
Pareti leggere in cartongesso
Per wc sospeso
Risciacquo a due quantità 9l - 4l o 6l - 3l

CARATTERISTICHE E DOTAZIONE

Cassetta in polietilene spessore 8 cm
Isolata contro la condensa
Rete portaintonaco premontata
Servo comando frontale con risciacquo a due quantità
Allacciamento idrico dall’alto disassato a sx
Rubinetto di arresto 1/2” con supporto
Tubo di risciacquamento 23 x 25 cm con tappo di protezione
Tampone in gomma Ø 60-40 mm
Manicotto aumento da Ø 40 a Ø 45 mm con OR 143 e morsetto Ø 55-44 mm
Confezione lubrificante per guarnizioni
Protezione per sportello e particolari interni

Alimentatore 220 VAC-12 VDC con cavo da 3 m e connettore
Scatola incasso e guaina 3 m - scatola incasso 503 e guaina 1,5 m

Telaio autoportante verniciato a polvere
Larghezza del profilo del telaio 35 mm
Interasse fori di fissaggio vaso 180/230 mm
2 barre filettate M12 con dadi per fissaggio vaso
Piastre di base zincate da tassellare regolabili da 0 a 200 mm
Piastre di base girevoli
Collare di riduzione Ø 110-90 mm
Curva di scarico in PE Ø 90 con guarnizione
Tappo di protezione Ø 90 mm
Manicotto prolungato Ø 90 con guarnizione
2 rondelle con cannottino eccentrico regolazione vaso
2 cappucci di protezione
Materiale di fissaggio, staffe e tasselli
